Testy przebijalności płyt ze stali Hardox 500

Przebadaliśmy odporność płyt ze stali Hardox 500 na trafienia różnymi kalibrami w celu sprawdzenia ich przydatności do budowy celów reaktywnych i tanich osłon balistycznych.

Do testów wykorzystano płyty z blachy stalowej Hardox 500 grubości 3, 4, 5, 6 i 7 mm, o pozostałych wymiarach 150×150 mm, pochodzące od tego samego producenta. W każdej płycie znajdowały się dwa otwory o średnicy 11 mm, na wypadek potrzeby montażu płyty.

Płyty leżały płasko na ziemi. Ostrzelano je z odległości ok. 2 m pod kątem ok. 60° do powierzchni płyt, przy temperaturze ok. 20°C.

Wszystkie płyty ostrzelano wszystkimi testowanymi kalibrami: .22 LR z pistoletu High Standard Supermatic Citation, 9×19 mm z pistoletu Jericho 941 FL, .357 Magnum z rewolweru Smith & Wesson 686, 7,62×39 z karabinka AK oraz 7,62x54R z karabinu Mosin-Nagant wz. 1891/30. Nie stosowano pocisków przeciwpancernych.

Pociski kalibrów .22 LR, 9×19 i .357 Magnum nie przebiły żadnej z płyt ani nie pozostawiły wyraźnych odkształceń, a jedynie ślady na trafionej powierzchni.

Płyta ze stali Hardox 500 grubości 3 mm trafiona pociskiem kal. .357 Magnum

Płyta ze stali Hardox 500 grubości 3 mm trafiona pociskami kal. .22 LR, 9×19 i .357 Magnum

Pocisk kalibru 7,62×39 przebił jedynie płytę grubości 3 mm, powodując także kilkumilimetrowe, poszarpane odkształcenie wokół powstałego otworu.

Płyta ze stali Hardox 500 grubości 3 mm przebita pociskiem kal. 7,62x39

Płyta ze stali Hardox 500 grubości 3 mm przebita pociskiem kal. 7,62×39

Płyta ze stali Hardox 500 grubości 3 mm przebita pociskiem kal. 7,62x39 - widoczne ugięcie wokół otworu

Płyta ze stali Hardox 500 grubości 3 mm przebita pociskiem kal. 7,62×39 – widoczne odkształcenie wokół otworu

W płycie grubości 4 mm pocisk 7,62×39 spowodował ugięcie o średnicy kilku centymetrów i maksymalnej głębokości ok. centymetra.

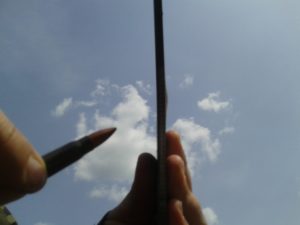

Płyta ze stali Hardox 500 grubości 4 mm trafiona pociskiem kal. 7,62x39 - widoczne ugięcie

Płyta ze stali Hardox 500 grubości 4 mm trafiona pociskiem kal. 7,62×39 – widoczne ugięcie

20160612_112144

Płyta ze stali Hardox 500 grubości 4 mm trafiona pociskiem kal. 7,62×39

W płycie grubości 5 mm pocisk 7,62×39 spowodował nieznaczne ugięcie, głębokości ok. milimetra.

Płyta ze stali Hardox 500 grubości 5 mm trafiona pociskiem kal. 7,62x39

Płyta ze stali Hardox 500 grubości 5 mm trafiona pociskiem kal. 7,62×39

Płyta ze stali Hardox 500 grubości 4 mm trafiona pociskiem kal. 7,62x39 - widoczne niewielkie ugięcie

Płyta ze stali Hardox 500 grubości 5 mm trafiona pociskiem kal. 7,62×39 – widoczne niewielkie ugięcie

Na płytach grubości 6 i 7 mm pocisk 7,62×39 pozostawił tylko ślady.

Płyta ze stali Hardox 500 grubości 6 mm trafiona pociskiem kal. 7,62x39

Płyta ze stali Hardox 500 grubości 6 mm trafiona pociskiem kal. 7,62×39

Płyta ze stali Hardox 500 grubości 7 mm trafiona pociskiem kal. 7,62x39

Płyta ze stali Hardox 500 grubości 7 mm trafiona pociskiem kal. 7,62×39

Pocisk kalibru 7,62x54R przebił wszystkie płyty, wycinając mało poszarpane otwory o średnicy nieznacznie przekraczającej kaliber pocisku, bez większego ugięcia wokół krawędzi.

Płyta ze stali Hardox 500 grubości 7 mm przebita pociskiem kal. 7,62x54R

Płyta ze stali Hardox 500 grubości 7 mm przebita pociskiem kal. 7,62x54R

Płyty ze stali Hardox 500 grubości 3, 5, 6 i 7 mm z zaznaczonymi śladami i otworami po trafieniach

Płyty ze stali Hardox 500 grubości 3, 4, 5, 6 i 7 mm z zaznaczonymi śladami i otworami po trafieniach
